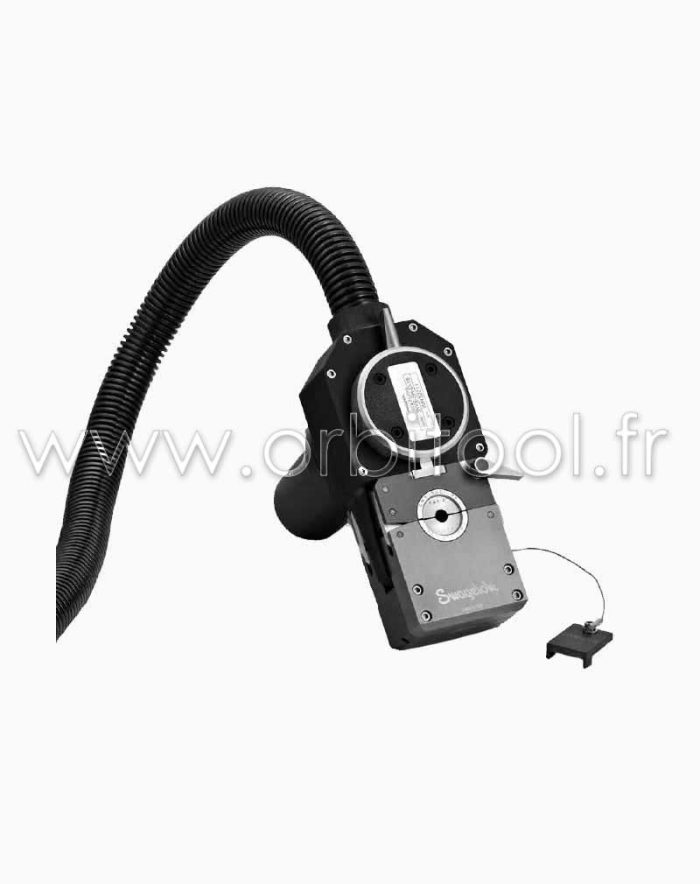

Swagelok SWS 5H
La tête de soudage Swagelok série 5 (SWS) fournit des soudures précises pour les diamètres extérieurs de 1/8 à 5/8 po et de 3 à 17.3mm.
Le moteur à courant continu intégré à la tête de soudage entraîne le rotor et accompagne l’électrode tungstène autour du joint de soudure. Les circuits optiques dans la tête de soudage envoient un retour en temps réel sur la position précise du rotor directement à l’alimentation électrique pour permettre d’en contrôler la vitesse.
Toutes les pièces mobiles sont conçues et montées pour engendrer le moins de friction possible afin d’assurer un fonctionnement fluide et cohérent.
Un système de contrôle garantit une alimentation électrique constante et uniforme jusqu’à l’électrode.
Compatible avec la source de courant Swagelok M200. Pour Swagelok M100, un adaptateur est requis (SWS-M100-WH-ADPTR).
L’utilisation de la tête nécessite un bloc de fixation et des jeux de coquilles / collets selon le diamètre de tube à souder.
Les points clés de la tête de soudage orbital fermée SWS 5H
Est destiné aux diamètres de joints de soudure extérieurs de 1/8p à 5/8p (3 à 17.3mm)
Offre un contrôle optique de la vitesse – pas de tachymètre, ni d’étalonnage requis.
Possède des connecteurs d’alimentation polarisés pour garantir une alimentation correcte et offrir une soudure propre.
Fournit des capacités de sorties supérieures.
Compatible avec des applications de tubes à parois plus épaisse.
Précisions techniques
| Diamètre de tube |
1/8 à 5/8 po et 3 à 17,3mm
|
|---|---|
| Marque | Swagelok |
|---|---|
| Modèle | SWS 5H, SWS 10H, SWS 20H |
Orbitalum, le spécialiste du soudage orbital
Parturient ut id tellus vulputatre ac ultrlices a part ouriesnt sapien dignissim partu rient a a inter drum vehicula. Ornare metus laoreet tincidunt eros rolem tristique pretium malada.
Parturient ut id tellus vulputatre ac ultrlices a part ouriesnt sapien dignissim partu rient a a inter drum vehicula. Ornare metus laoreet tincidunt eros rolem tristique pretium malada.
Vous aimerez peut-être aussi…
Bloc de fixation Swagelok 5H CWS-5TFB
Le bloc de fixation CWS série 5 aligne et maintient avec précision tubes, raccords et corps de vannes. La conception modulaire vous permet de sélectionner différentes positions et de créer la configuration nécessaire pour votre travail.
Le bloc de fixation est séparé de la tête de soudage, ce qui vous permet d'accéder facilement à l'espace de travail afin d'aligner et fixer les pièces avant le soudage. L'utilisation de plusieurs blocs de fixation peut encore accroître votre productivité.
Chaque bloc de fixation Swagelok est conçu pour accueillir une gamme de tailles des pièces à travailler. Un jeu de coquilles / jeu de collets (UCI pour Universal collet insert) s'insère dans le bloc de fixation pour s'adapter au diamètre de la pièce à travailler. La conception du collet maintient fermement les tubes et les raccords avec une marge de ± 0,005 po (0,13 mm) du diamètre extérieur nominal.
Les jeux de collets se changent rapidement, ce qui rend le bloc de fixation 5H adapté au travail avec des changements fréquents de diamètres de tube.
Coquilles Swagelok 5H CWS-5UCI
Les jeux de coquilles / collets Swagelok sont amovibles afin de permettre des changements faciles entre les différents diamètre de tube.
La conception unique de leur pinces permettent de maintenir les composants de manière rigide pendant le soudage. La variation admise du diamètre extérieur est de +0.005po (0.13mm).
Les coquilles Swagelok sont disponibles dans des versions aux bordures alésées et non alésées afin de répondre à une gamme complète d'applications. Les versions alésées offrent un plus grand espace pour les composants à souder.
Un jeu complet de coquilles est composé de 4 unités. Elles sont compatibles avec le bloc de fixation Swagelok pour 5H, Orbitalum pour OW17 et Polysoude pour UHP625.
Swagelok SWS 10H
La tête de soudage Swagelok série 10 (SWS) fournit des soudures précises pour les diamètres extérieurs de 1/4 à 1 po et de 6 à 25mm.
Le moteur à courant continu intégré à la tête de soudage entraîne le rotor et accompagne l'électrode tungstène autour du joint de soudure. Les circuits optiques dans la tête de soudage envoient un retour en temps réel sur la position précise du rotor directement à l'alimentation électrique pour permettre d'en contrôler la vitesse.
Toutes les pièces mobiles sont conçues et montées pour engendrer le moins de friction possible afin d'assurer un fonctionnement fluide et cohérent.
Un système de contrôle garantit une alimentation électrique constante et uniforme jusqu'à l'électrode.
Compatible avec la source de courant Swagelok M200. Pour Swagelok M100, un adaptateur est requis (SWS-M100-WH-ADPTR).
L'utilisation de la tête nécessite un bloc de fixation et des jeux de coquilles / collets selon le diamètre de tube à souder.
Produits similaires
AMI Série 9-500
La tête de soudage fermée AMI 9-500 est conçue pour les professionnels exigeants en quête de performance et de précision. Cette tête de soudage révolutionnaire, issue d'une marque leader dans le domaine de la soudure industrielle, garantit des résultats exceptionnels. Compacte et robuste, elle s'adapte parfaitement à des environnements de travail exigeants et à des applications variées.
Diamètres de tube compatibles : 2.3mm (0.093") à 12.7mm (0.50")
Nécessite une cassette de maintien (quick release kit) et des jeux de coquilles (clamps insert) adaptés au diamètre de tube à souder.
Orbitalum Orbiweld 170
Conçue pour des charges thermiques élevées, L'ORBIWELD 170 est idéale pour les industries pharmaceutique, chimique, agroalimentaire et aérospatiale. Elle dispose d'un système de refroidissement efficace, d'un système de changement rapide des dispositifs de serrage sans outils, et d'une conception fermée assurant une protection gazeuse constante. Avec un boîtier robuste entièrement refroidi par liquide, des commandes intégrées et un faisceau de flexibles, elle permet un travail en continu, même sous de fortes sollicitations.
Orbitalum Orbiweld 76S
La tête de soudage orbital Orbiweld 76S se distingue par son design compact et efficace, adapté aux espaces limités dans des secteurs tels que l'aérospatial et la pharmaceutique. Elle assure une performance élevée grâce à son système de refroidissement avancé et ses dispositifs de serrage durables. Dotée d'un panneau de commande intégré pour une manipulation facile, et compatible avec les générateurs ORBIMAT, elle offre une solution de soudage de précision complète avec un ensemble d'accessoires variés.
Diamètres de tubes compatibles : de 6mm à 77mm.
Polysoude MW115
La tête de soudage Polysoude MW115 révolutionne le soudage orbital avec une précision inégalée. Conçue pour des diamètres de 25 à 115 mm, cette tête de soudage est parfaite pour l'acier inoxydable, le titane et l'Inconel®. Sa caractéristique distinctive est l'usage de coquilles de bridage en titane, offrant robustesse et longévité. Cet équipement est synonyme de technologie de pointe, adapté à diverses exigences industrielles.
Polysoude MW65
Les têtes de soudage orbital fermées MW65 allient haute technologie et robustesse. Elles sont spécialement conçues pour le soudage autogène de tubes et raccords, couvrant des diamètres de 12 à 65 mm. Idéales pour travailler avec l'acier inoxydable, le titane et l'Inconel®, ces têtes se distinguent par leurs coquilles de bridage en titane, garantissant durabilité et précision extrême dans des environnements industriels variés.
Polysoude UHP250-2
La tête de soudage Polysoude UHP250-2 est tête de soudage fermée adaptée pour les joints de soudure tube à tube ou tube à micro-fitting.
Les diamètres de tubes compatibles s'étendent de 1.60mm à 6.35mm (1/16 po à 1/4 po).
La conception fermée évite l'oxydation de la soudure, et sa taille réduite la rend parfaitement adaptée aux espaces restreints. La forme de la tête est asymétrique pour permettre le soudage dans des configurations à saillie courte.
Swagelok SWS 20H
La tête de soudage Swagelok série 20 (SWS) fournit des soudures précises pour les diamètres extérieurs de 1/2 à 2 po et de 12 à 52mm.
Le moteur à courant continu intégré à la tête de soudage entraîne le rotor et accompagne l'électrode tungstène autour du joint de soudure. Les circuits optiques dans la tête de soudage envoient un retour en temps réel sur la position précise du rotor directement à l'alimentation électrique pour permettre d'en contrôler la vitesse.
Toutes les pièces mobiles sont conçues et montées pour engendrer le moins de friction possible afin d'assurer un fonctionnement fluide et cohérent.
Un système de contrôle garantit une alimentation électrique constante et uniforme jusqu'à l'électrode.
Compatible avec la source de courant Swagelok M200. Pour Swagelok M100, un adaptateur est requis (SWS-M100-WH-ADPTR).
L'utilisation de la tête nécessite un bloc de fixation et des jeux de coquilles / collets selon le diamètre de tube à souder.
