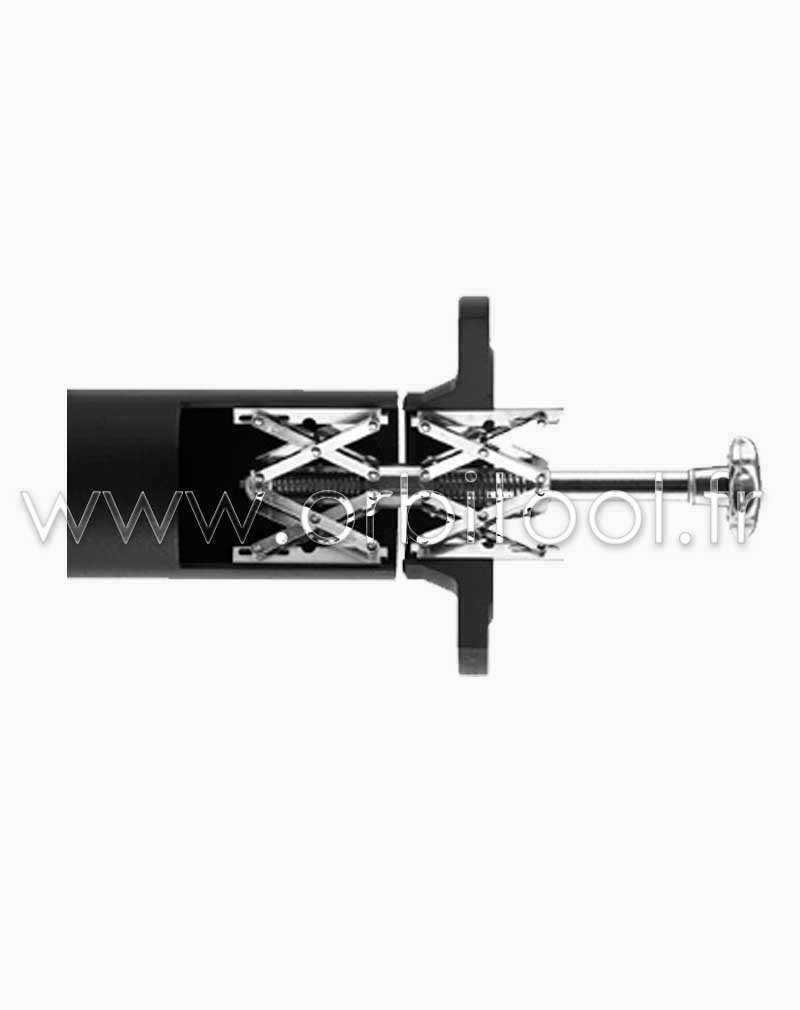

Clamp interne SERIE 300 (diam. max 220mm)
Pour l’alignement et le serrage rapides de brides, tuyères, sections courtes de tuyaux etc. aux tuyaux et aux cuves cylindriques. Des rails de positionnement pour des butées rectangles et une compensation de diamètre automatique même pour des diamètres de tuyau extrêmement différents sont fournis. Il n’y a pas de besoin d’ajustements additionnels. Le clamp interne permet l’accès libre pour que toutes les parties puissent être soudées. Des rails de positionnement sont disponibles pour l’acier inoxydable.
| PARTIE N° | PORTEE DE SERRAGE (po/mm) | POIDS KG |
| 300-1 | 2,12-5,51/54-140 | 1,25 |
| 300-2 | 3,34-8,66/85-220 | 3,6 |
Vous aimerez peut-être aussi…
Orbitalum Orbiweld 115S
Orbitalum Orbiweld 12
L'ORBIWELD 12 est une microtête de soudage orbital compacte et efficace, idéale pour les espaces restreints (diamètre de tube compatible de 3 à 12.7mm). Dotée d'un refroidissement par liquide, elle assure des soudures de haute qualité avec une durée d'enclenchement élevée. Elle intègre un panneau de commande dans une coque en aluminium robuste, des cassettes de bridage amovibles et offre des options telles que l'unité ORBITWIN pour une productivité accrue. Légère (5,7 kg) et équipée d'un faisceau de flexibles de 7,5 m, l'OW 12 est optimisée pour la résistance aux chocs thermiques et la facilité d'utilisation.
Orbitalum Orbiweld 17
L'ORBIWELD 17 d'Orbitalum est conçue spécifiquement pour les tubes de petit diamètre (3,0 à 17,2 mm) dans la fabrication des semi-conducteurs. Dotée d'une cassette de serrage amovible et d'un système de refroidissement actif, elle offre une précision et une facilité d'utilisation accrues. Son format ultra-compact et le panneau de commande intégré simplifient le processus de soudage dans des espaces restreints, tout en garantissant une qualité et une fiabilité élevées.
Orbitalum Orbiweld 170
Orbitalum Orbiweld 19
Orbitalum Orbiweld 76S
Produits similaires
Clamp à chaîne double
GAMME: 254-6.096 mm (10-240 po)
La bride de serrage à double chaîne est une bride ultralourde conçue pour l’alignement et la déformation de tuyaux et de chambres de compression de jusqu’à 6 m (20 po) et d’épaisseurs de paroi de jusqu’à Sch 80. En outre, cette bride de serrage est capable d’aligner des tuyaux de chaque épaisseur.
Nos barres de vérin et systèmes de verrouillage à chaîne double de charge lourde spécialisés peuvent traiter aisément les travaux de déformation les plus difficiles.
Les barres de vérin de charge ultralourde et le blocage central double fournissent la force nécessitée pour accomplir des travaux de déformation sur des épaisseurs de tuyau impossibles à effectuer par des brides de serrage à cage.
Les brides de serrage à chaîne double ‘E-Z Fit’ sont disponibles en acier inoxydable avec des points de contact et des chaînes inoxydables, permettant le soudage de matériaux exotiques sans risque de contamination. Chaque bride est livrée dans sa propre case à rangement durable pourvue d’un code-couleur.
Les brides de serrage peuvent également être fournies avec une clé dynamométrique optionnelle afin de pouvoir appliquer la tension correcte à la chaîne (150 Nm). Ceci permet d’appliquer la tension requise exacte à la chaîne.
Clamp à simple chaine
Nos brides de serrage sont conçues pour offrir aux soudeurs et tuyauteurs le meilleur de deux mondes. Une pince de serrage robuste avec la force de pouvoir aligner et déformer tout en étant léger et facile à manipuler.
Des méthodes traditionnelles pour aligner des tubes à paroi épaisse, comme des câbles à cliquet extracteur, des pattes ou des crics bouteille, prennent beaucoup de temps et sont inconsistants dans leurs résultats, ce qui les rend inappropriés pour la majorité des applications d’alignement critiques.
Une bride de serrage peut aménager plusieurs tailles de tuyaux, coudes, tés, brides, capuchons et la plupart des autres raccords de tuyau, en utilisant le dispositif de mise à niveau et de support fourni. Les barres de vérin élevées et de charge lourde ainsi que le blocage central fournissent la force indispensable pour transformer le tuyau des deux côtés de l’écart de soudage en éliminant le ‘Hi-Lo’, et permettent de souder la circonférence entière du tuyau alors que la bride reste sur place.
Nos chaînes et vis ont été passivées en zinc afin de pouvoir résister à l’éclaboussement et à la corrosion. Les points de contact et la chaîne de toutes les brides de serrage à chaîne sont disponibles en acier inoxydable permettant le soudage de matériaux exotiques sans risque de contamination.
Diamètre tuyaux compatibles selon modèles : de 25mm à 1829 mm
Clamp EZ Fit Gold (diam. max 14″)
Les options:
Des pattes en acier inoxydables peuvent rapidement être montées sur les brides, éliminant ainsi toute contamination des tuyaux en inox.
TAILLES DISPONIBLES| Diamètre de tuyau impérial | Diamètre de tuyau métrique | POIDS KG |
| 1-3 po | 20-90mm | 1,4 |
| 2-5 po | 50-150mm | 3 |
| 4-7 po | 90-190mm | 3,3 |
| 5-9 po | 125-225mm | 7 |
| 10-14 po | 225-370mm | 9 |
| TAILLE DE BRIDE |
| 25-76mm(1-3po) |
| 50-127mm(2-5po) |
| 101-177mm(4-7po) |
| 127-228mm(5-9po) |
| 254-355mm(10-14po) |
Clamp interne linéaire
| PARTIE N° | PORTEE DE SERRAGE (po/mm) | POIDS KG |
| 200-1 | 0,59-0,74/15-19 | 0,20 |
| 200-2 | 0,62-0,78/16-20 | 0,20 |
| 200-3 | 0,74-0,98/1925 | 0,25 |
| 200-4 | 0,94-1,25/24-32 | 0,50 |
| 200-5 | 1,22-1,57/31-40 | 0,50 |
| 200-6 | 1,49-2,08/38-53 | 1,25 |
| 200-7 | 2,01-2,51/51-64 | 1,25 |
Clamp interne pour coude SERIE 500
CLAMP INTERNE POUR COUDE SÉRIE 500
Ce modèle à deux mandrins indépendants s’utilise pour le serrage de brides de toutes sortes et de parties similaires aux raccords et aux courbes de tuyaux de tous diamètres. Le mandrin inférieur dispose de pieds de prise performants qui s’insèrent dans la courbe et se tendent à l’aide du bouton ; le mandrin supérieur se tend au moyen de la manette dans la bride.
| PARTIE N° | PORTEE DE SERRAGE (po/mm) | POIDS KG |
| 500-1 | 2,12-4,52/54-115 | 1 |
| 500-2 | 3,34-7,67/85-195 | 3,3 |
| 500-3 | 4,72-12,40/120-315 | 9,5 |
| 500-4 | 7,08-20,47/180-520 | 23,1 |
Clamp interne SERIE 301
CLAMP INTERNE SÉRIE 301
Convient pour l’usage sur les tables de soudage et les dispositifs tournants. Ce modèle est muni d’une barre centrale allongée.
| PARTIE N° | PORTEE DE SERRAGE (po/mm) | LONGUEUR DE LA BARRE | POIDS KG |
| 301-1 | 2,12-5,51/54-140 | 120 | 1,25 |
| 301-2 | 3,34-4,75/85-220 | 150 | 3,6 |
| 301-3 | 4,72-13,77/120-350 | 190 | 10,5 |
Clamp type pince-ciseaux
| PARTIE N° | PORTEE DE SERRAGE (po/mm) | POIDS KG |
| 100-1 | 0,39-2,76/10-70 | 2,1 |
| 100-2 | 1,57-5,51/40-140 | 5,9 |
| 100-3 | 2,95-13,0/75-330 | 26 |
