| Fixture block | CWS-5TFB |
| Fixture side plate—left | CWS-5TSPL |
| Fixture side plate—right | CWS-5TSPR |
| Plenum | CWS-5PLEN |

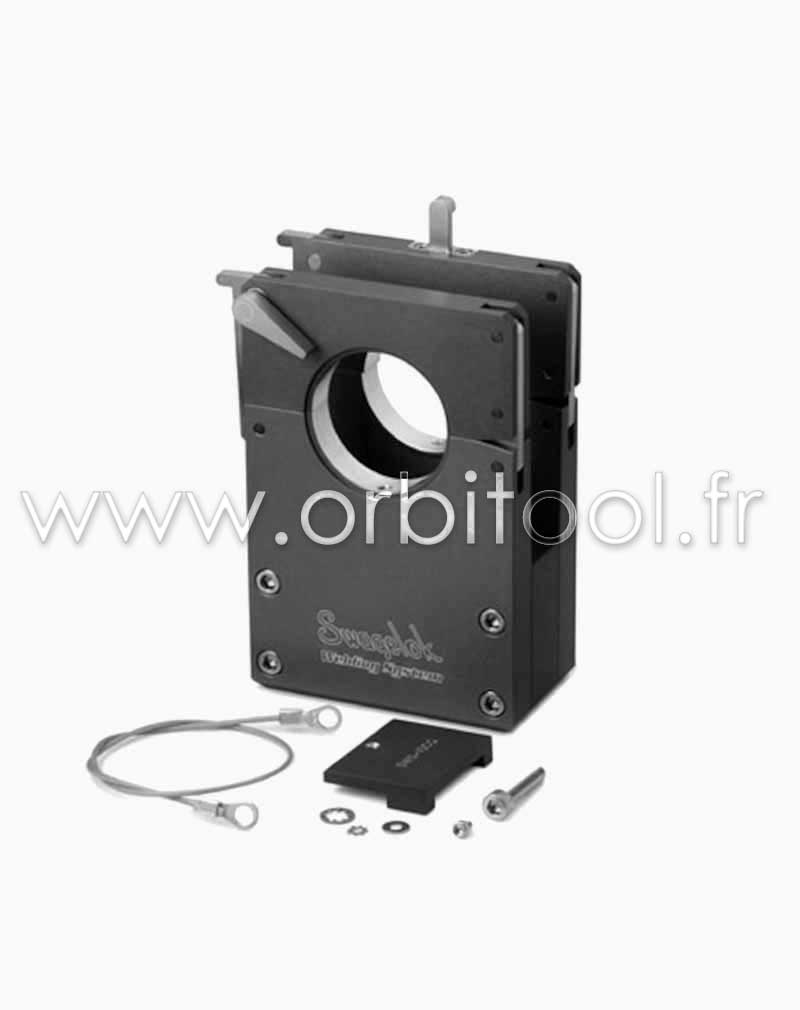

Bloc de fixation Swagelok 5H CWS-5TFB
Le bloc de fixation CWS série 5 aligne et maintient avec précision tubes, raccords et corps de vannes. La conception modulaire vous permet de sélectionner différentes positions et de créer la configuration nécessaire pour votre travail.
Le bloc de fixation est séparé de la tête de soudage, ce qui vous permet d’accéder facilement à l’espace de travail afin d’aligner et fixer les pièces avant le soudage. L’utilisation de plusieurs blocs de fixation peut encore accroître votre productivité.
Chaque bloc de fixation Swagelok est conçu pour accueillir une gamme de tailles des pièces à travailler. Un jeu de coquilles / jeu de collets (UCI pour Universal collet insert) s’insère dans le bloc de fixation pour s’adapter au diamètre de la pièce à travailler. La conception du collet maintient fermement les tubes et les raccords avec une marge de ± 0,005 po (0,13 mm) du diamètre extérieur nominal.
Les jeux de collets se changent rapidement, ce qui rend le bloc de fixation 5H adapté au travail avec des changements fréquents de diamètres de tube.
Description
Les points clés du bloc de fixation 5H de SWAGELOK
Veuillez trouver ci-dessous les principales caractéristiques et avantages du bloc de fixation 5H de SWAGELOK
L’efficacité et la durabilité sont au cœur de ce produit.
Spécialement pensé pour les environnements difficiles, résiste à la corrosion et aux températures élevées.
Vos projets de soudage gagnent en fiabilité et en qualité.
Bloc de fixation 5H - SWAGELOK
Précisions techniques
| DIAMETRE DE TUBE | 1/8 to 5/8 in. ou 3 to 17.3 mm |
|---|---|

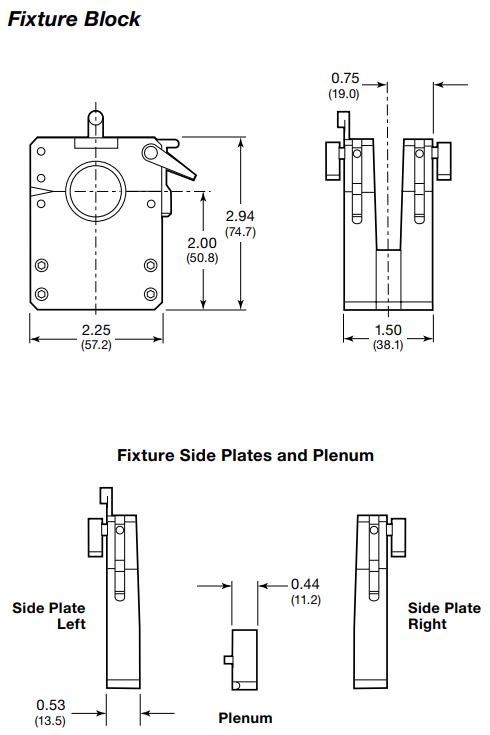

Pièces détachées / sparelist Fixture Block Swagelok 5H ``CWS-5TFB``
Informations complémentaires
| Marque |
Swagelok |
|---|---|
| Modèle |
Orbimat 180 SW |
About Swagelok
Orbitalum, le spécialiste du soudage orbital
Depuis 1960, l'entreprise propose des solutions de soudage à la pointe de la technologie pour un travail soigné et précis.
Parturient ut id tellus vulputatre ac ultrlices a part ouriesnt sapien dignissim partu rient a a inter drum vehicula. Ornare metus laoreet tincidunt eros rolem tristique pretium malada.
Parturient ut id tellus vulputatre ac ultrlices a part ouriesnt sapien dignissim partu rient a a inter drum vehicula. Ornare metus laoreet tincidunt eros rolem tristique pretium malada.
Expédition & Livraison
Vous aimerez peut-être aussi…
Coquilles Swagelok 5H CWS-5UCI
Les jeux de coquilles / collets Swagelok sont amovibles afin de permettre des changements faciles entre les différents diamètre de tube.
La conception unique de leur pinces permettent de maintenir les composants de manière rigide pendant le soudage. La variation admise du diamètre extérieur est de +0.005po (0.13mm).
Les coquilles Swagelok sont disponibles dans des versions aux bordures alésées et non alésées afin de répondre à une gamme complète d'applications. Les versions alésées offrent un plus grand espace pour les composants à souder.
Un jeu complet de coquilles est composé de 4 unités. Elles sont compatibles avec le bloc de fixation Swagelok pour 5H, Orbitalum pour OW17 et Polysoude pour UHP625.

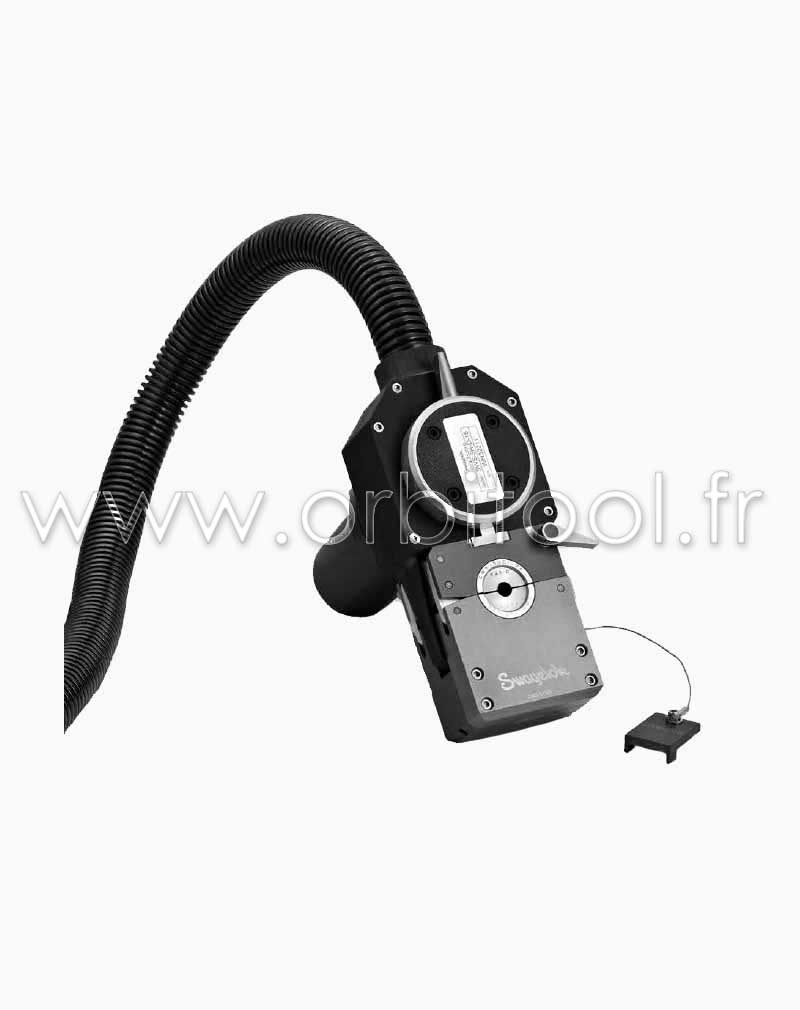

Swagelok SWS 5H
