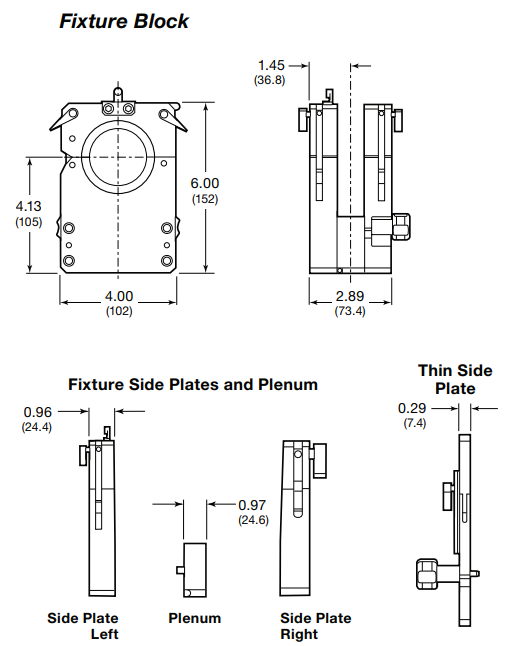

Pièces détachées / spare list
| Fixture block | SWS-20TFB-A |
| Fixture side plate—left | SWS-20TSPL-A |
| Fixture side plate—right | SWS-20TSPR-A |
| Thin fixture side plate—left | SWS-20FSP1L |
| Thin fixture side plate—right | SWS-20FSP1R |
| Plenum | SWS-20BPLEN |
Bloc de fixation Swagelok 20H CWS-20TFB
Le bloc de fixation CWS série 20 aligne et maintient avec précision tubes, raccords et corps de vannes. La conception modulaire vous permet de sélectionner différentes positions et de créer la configuration nécessaire pour votre travail.
Le bloc de fixation est séparé de la tête de soudage, ce qui vous permet d’accéder facilement à l’espace de travail afin d’aligner et fixer les pièces avant le soudage. L’utilisation de plusieurs blocs de fixation peut encore accroître votre productivité.
Chaque bloc de fixation Swagelok est conçu pour accueillir une gamme de tailles des pièces à travailler. Un jeu de coquilles / jeu de collets (UCI pour Universal collet insert) s’insère dans le bloc de fixation pour s’adapter au diamètre de la pièce à travailler. La conception du collet maintient fermement les tubes et les raccords avec une marge de ± 0,005 po (0,13 mm) du diamètre extérieur nominal.
Les jeux de collets se changent rapidement, ce qui rend le bloc de fixation 5H adapté au travail avec des changements fréquents de diamètres de tube.
Description
Les points clés du bloc de fixation 5H de SWAGELOK
Veuillez trouver ci-dessous les principales caractéristiques et avantages du bloc de fixation 5H de SWAGELOK
L’efficacité et la durabilité sont au cœur de ce produit.
Spécialement pensé pour les environnements difficiles, résiste à la corrosion et aux températures élevées.
Vos projets de soudage gagnent en fiabilité et en qualité.
Bloc de fixation 5H - SWAGELOK
Précisions techniques
| DIAMETRE DE TUBE | 1/2po à 2po – 12mm à 52mm |
|---|---|
Informations complémentaires
| Marque |
Swagelok |
|---|---|
| Modèle |
Orbimat 180 SW |
About Swagelok
Orbitalum, le spécialiste du soudage orbital
Depuis 1960, l'entreprise propose des solutions de soudage à la pointe de la technologie pour un travail soigné et précis.
Parturient ut id tellus vulputatre ac ultrlices a part ouriesnt sapien dignissim partu rient a a inter drum vehicula. Ornare metus laoreet tincidunt eros rolem tristique pretium malada.
Parturient ut id tellus vulputatre ac ultrlices a part ouriesnt sapien dignissim partu rient a a inter drum vehicula. Ornare metus laoreet tincidunt eros rolem tristique pretium malada.
Expédition & Livraison
Vous aimerez peut-être aussi…
Coquilles Swagelok 5H CWS-5UCI
Les jeux de coquilles / collets Swagelok sont amovibles afin de permettre des changements faciles entre les différents diamètre de tube.
La conception unique de leur pinces permettent de maintenir les composants de manière rigide pendant le soudage. La variation admise du diamètre extérieur est de +0.005po (0.13mm).
Les coquilles Swagelok sont disponibles dans des versions aux bordures alésées et non alésées afin de répondre à une gamme complète d'applications. Les versions alésées offrent un plus grand espace pour les composants à souder.
Un jeu complet de coquilles est composé de 4 unités. Elles sont compatibles avec le bloc de fixation Swagelok pour 5H, Orbitalum pour OW17 et Polysoude pour UHP625.
Swagelok SWS 5H
La tête de soudage Swagelok série 5 (SWS) fournit des soudures précises pour les diamètres extérieurs de 1/8 à 5/8 po et de 3 à 17.3mm.
Le moteur à courant continu intégré à la tête de soudage entraîne le rotor et accompagne l'électrode tungstène autour du joint de soudure. Les circuits optiques dans la tête de soudage envoient un retour en temps réel sur la position précise du rotor directement à l'alimentation électrique pour permettre d'en contrôler la vitesse.
Toutes les pièces mobiles sont conçues et montées pour engendrer le moins de friction possible afin d'assurer un fonctionnement fluide et cohérent.
Un système de contrôle garantit une alimentation électrique constante et uniforme jusqu'à l'électrode.
Compatible avec la source de courant Swagelok M200. Pour Swagelok M100, un adaptateur est requis (SWS-M100-WH-ADPTR).
L'utilisation de la tête nécessite un bloc de fixation et des jeux de coquilles / collets selon le diamètre de tube à souder.
Produits similaires
Bloc de fixation Orbitalum OW17
Le bloc de fixation / fixture block en acier inoxydable de l'ORBIWELD 17 est spécifiquement conçue pour l'assemblage en ligne ou la production de modules préfabriqués. Elle est équipée d'une cale de centrage de tube fixée en permanence, garantissant un positionnement précis pour le joint de tube à souder. Il est important de noter que les mors de serrage adaptés aux différents diamètres de tubes doivent être commandés séparément.
Le bloc de fixation pour Orbitalum OW17 est également compatible avec les têtes de soudage Swagelok 5H et Polysoude UHP625.
Bloc de fixation Polysoude UHP625
Le Bloc de fixation / fixture block pour UHP 625 est destiné au soudage de tube de 3mm à 17.2mm de diamètre. Il permet le maintien de condition stériles à la surface externe comme interne du tube.
Il doit être associé à des jeux de coquilles adaptés selon le diamètre de tube.
En plus de la tête Polysoude UHP625, le bloc est compatible avec les têtes de soudage Swagelok 5H et Orbitalum OW17.
Bloc de fixation Swagelok 10H CWS-10TFB
Le bloc de fixation CWS série 10 aligne et maintient avec précision tubes, raccords et corps de vannes. La conception modulaire vous permet de sélectionner différentes positions et de créer la configuration nécessaire pour votre travail.
Le bloc de fixation est séparé de la tête de soudage, ce qui vous permet d’accéder facilement à l’espace de travail afin d’aligner et fixer les pièces avant le soudage. L’utilisation de plusieurs blocs de fixation peut encore accroître votre productivité.
Chaque bloc de fixation Swagelok est conçu pour accueillir une gamme de tailles des pièces à travailler. Un jeu de coquilles / jeu de collets (UCI pour Universal collet insert) s’insère dans le bloc de fixation pour s’adapter au diamètre de la pièce à travailler. La conception du collet maintient fermement les tubes et les raccords avec une marge de ± 0,005 po (0,13 mm) du diamètre extérieur nominal.
Les jeux de collets se changent rapidement, ce qui rend le bloc de fixation 5H adapté au travail avec des changements fréquents de diamètres de tube.
Bloc de fixation Swagelok 5H CWS-5TFB
Le bloc de fixation CWS série 5 aligne et maintient avec précision tubes, raccords et corps de vannes. La conception modulaire vous permet de sélectionner différentes positions et de créer la configuration nécessaire pour votre travail.
Le bloc de fixation est séparé de la tête de soudage, ce qui vous permet d'accéder facilement à l'espace de travail afin d'aligner et fixer les pièces avant le soudage. L'utilisation de plusieurs blocs de fixation peut encore accroître votre productivité.
Chaque bloc de fixation Swagelok est conçu pour accueillir une gamme de tailles des pièces à travailler. Un jeu de coquilles / jeu de collets (UCI pour Universal collet insert) s'insère dans le bloc de fixation pour s'adapter au diamètre de la pièce à travailler. La conception du collet maintient fermement les tubes et les raccords avec une marge de ± 0,005 po (0,13 mm) du diamètre extérieur nominal.
Les jeux de collets se changent rapidement, ce qui rend le bloc de fixation 5H adapté au travail avec des changements fréquents de diamètres de tube.
Cassette de bridage Orbitalum OW12 version B
La cassette Orbitalum OW12 version B est une alternative économique à la cassette OW12 version A : celle ci est capable d'accepter plusieurs diamètre de tube, elle nécessitera pour cela un ensemble de jeu de coquilles interchangeables pour chaque diamètre.
La cassette OW12 version B est adaptée pour des applications standards de type soudage tube-sur-tube.

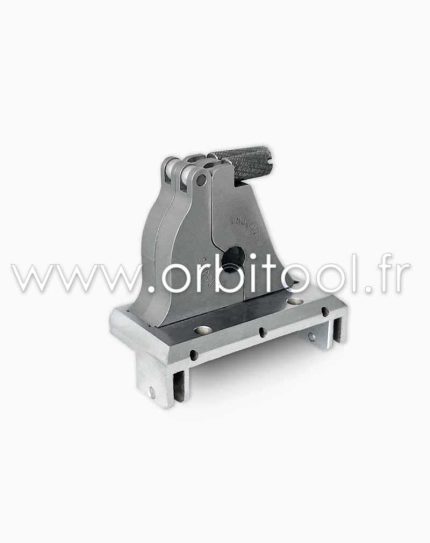

Cassette de bridage Polysoude UHP250
La cassette de bridage Polysoude pour tête UHP250 est une cassette étroite, en titane, spécialisée pour le soudage de micro-raccords.

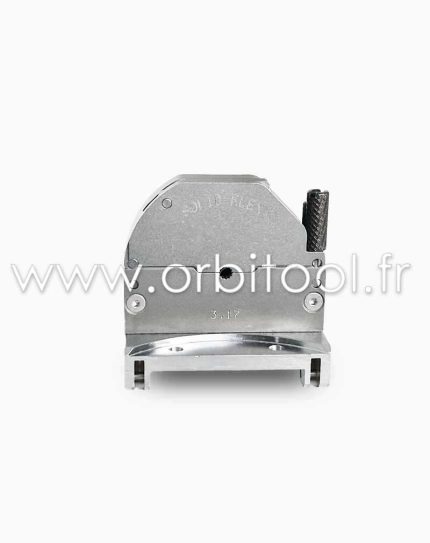

Le soudage de micro-raccords nécessite une cassette de bridage par diamètre de tube : la cassette pour Polysoude UHP500 se décline de 1.60mm à 6.35mm (1/16po à 1/4po)
